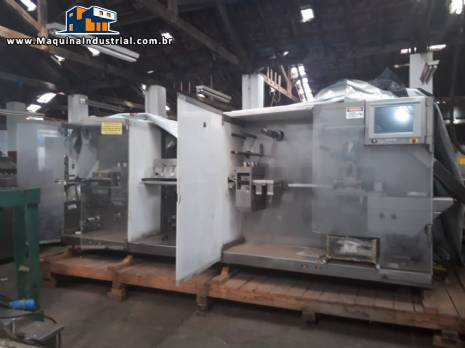

Blistadeira Fabrima BP 5

Blistadeira Fabrima BP 5

Necessita de técnico para manutenção, revisão e garantia? Clique aqui.

Código da máquina: 707-100

COTAÇÃO

Maquina: ​O​ystar Fabrima.

Ano de fabricação: ​​2008.

Modelo: BP 5.

Sistema de visão.

O programa do CLP esta sendo executado normalmente.

Observação: Vídeo da máquina ligando, operação do painel, operação dos módulos de formagem da bolha, prensa do filme de alumínio, esteira, bobinas e corte de refugo (5 videos).

A interface e o computador industrial responsável pela interface funcionam corretamente, comunicação entre CLP e computador também está ok.
A máquina dispõem de alta tecnologias como:
- Fibra ótica.
- Servos.
- Válvulas pneumática festo.

O comando é Allen Bradley.
Motores convencionais Sew.
Redutores também.

Inspetor de blisteres com drágeas / comprimidos / cápsulas, pré - selagem Altec, modelo Pharma Inspector lite.

Visão geral do inspetor:

- Gabinete óptico.

- Dispositivo de movimentação.

- Gabinete cpu.

- Software programa Phama Inspector.

- Conexões externas usb ( alimentação e sinal da câmera ).

- Conector Fêmea 3 pinos para alimentação da iluminação da unidade óptica.

- Inspeções e testes a serem realizados:

Inspeção de presença de produto, ausência, cor e quebrado com falta.

Produção:

Produção: 45 ciclos

150 Blister / minuto

Produção segundo manual:

Minimo: 22 ciclos / minutos *

Maximo: 60 ciclos / minutos *

Maximo: 35 ciclos / minuto *

* Varia com a formatação.

Formatos:

Largura do filme de formação: 170 mm.

Largura do filme de cobertura 160 mm.

Diâmetro externo da bobina de formação: 400 mm.

Diâmetro interno da bobina de formação: 70 a 76 mm.

Diâmetro externo da bobina de cobertura: 240 mm.

Diâmetro interno da bobina de cobertura: 70 a 76 mm.

Profundidade com pré formação dependendo da embalagem: até 10 mm - até 25 mm.

Areá útil de formação: 110 mm x 150 mm.

Corte continuo e com esteira embaixo do corte.

Filme técnico​: PVC + ALU com poucas modificações ALU + ALU, maquina pode trabalhar com filme de alumino.

Manual / NR -12.

Em ótimo estado de conservação com apenas 2 anos de uso.

Medidas:

5 metros de comprimento.

2 Metros de largura.

2,30 metro de altura.

Com manuais e catálogos técnicos:

Factory Tal View Machine Edition, installation guide, Rockwell Automation, manual e cd.

Cds:

- KEPServer Enterprise, 5 cds VersaView user interface, system support, system accessories / cloning.

Manual PowerFlex e cd powerflex 4 frn 5 e cd de informação técnicas.

Manual Sew eurodrive redutores.

Manual de instalação ultra 3000 digital servo drives.

Manual de instalação:

- Compact expasion power supplies

- Compact 24 v dc Sink / Source input module.

- Compact 1769 - of2 ( series b or later ) analog output module.

- Compact solid state 24 v dc source output module.

- 1768 Compact Logix power supplies.

- Compact i / o high speed counter module.

- Compact logix ether net / ip communication module.

- Compact Logix Sercos interface module.

- Fiber Optic cable installation.

Existem manuais que fizeram parte do sistema de produção e equipamentos acessórios á maquina.

A documentação mecânica possui:

Manual de funcionamento com o seguinte índice:

- Segurança pessoal.

- Medidas técnicas de segurança.

- Proteções de segurança.

- botão de emergência.

- modo intermitente.

- instruções básicas de segurança.

- condições da maquina.

- qualificação.

- organização.

- segurança na maquina.

- ajuda em casos de acidente.

- transporte e alinhamento.

- checando o pedido.

- transportando a maquina.

- montagem e alinhamento.

- primeira limpeza.

- conexões.

- conexões elétrica.

- conexão de ar comprimido.

- descrição técnica.

- dados técnicos.

- relação de produtos.

- desenho de blister.

- blister 1.

- concepção e funcionamento.

- modo intermitente.

- botão de emergência.

- estações de trabalho.

- diagrama de funcionamento da maquina.

- localização das estações.

- bobina do filme de formação.

- estação de aquecimento.

- estacão de formação.

- esticador do filme de formação.

- alimentação de produto.

- alimentação manual.

- mexedor planetário.

- alimentador aylward.

- sistema de aspiração.

- sistema de visão.

- sensor detecção de produto na guia de alimentação.

- desbobinador do filme de cobertura.

- fotocélula.

- detector de emenda do filme.

- detector de emenda filme de formação.

- detector de emenda do filme de cobertura.

- estacão de selagem.

- sistema de transporte do filme e resfriamento.

- estacão de picote estacão de corte.

- bobinador de retalho.

- estera receptora retrátil expulsão.

- sensores de contra chech.

- individualizador de blister.

- esteira de transferência.

- desvio de blisters da estadeira de transferência .

- plano de manutenção e serviço.

- geral.

- correria sincronizadora.

- manuseio e instalação.

- estocagem transporte embalagem.

- limpeza e aparência.

- serviço.

- limpeza.

- lubrificação.

- pontos de regulagem.

- ponto zero.

- calibração de temperaturas.

- troca de formatos.

- bobinador do filme de formação.

- estacão de aquecimento.

- troca do termopar.

- troca do fusível.

- troca da resistência.

- estacão de formação.

- formação do filme de cobertura.

- formação alu - alu.

- procedimento para avaliação da formação.

- esticador de filme da estacão de formação.

- alimentação manual ou automático.

- sistema de aspiração.

- troca das guias.

- área da alimentação.

- área do picote.

- área do corte.

- posicionamento do sensor da fotocélula.

- posicionamento da fotocélula.

- estacão de selagem.

- procedimento para avaliação da selagem.

- procedimento para destravamento da estação de selagem.

- sistema de transporte do filme.

- pinça fixa ou móvel estacão de selagem.

- estacão de picote.

- estacão de corte.
- troca e ajuste da correia plana da estera.

- troca das molas.

- vida útil dos conjuntos de molas.

- acesso a parte mecânica atras do painel elétrico.

- esquema de passagem do filme de formação e cobertura.

- procedimento para substituição do conjunto de colar de esfera nas estacoes de formação e selagem.

- posto de comando.

- ligar a maquina.

- desligar a maquina.

- senhas.

- tela principal.

- tela parâmetros.

- produção.

- aquecimento.

- maquina.

- programáveis.

- calibração.

- tela manutenção.

- entradas e sadias digitais.

- saídas forcadas.

- configuração.

- configura das estacoes de trabalho.

- tela de calibração das temperaturas.

- shift.

- analógico.

- tela operação.

- tela operação com intermitente.

- tela receita.

- mensagens de advertência.

- digramas pneumáticos.

- pecas de reposição.

- pecas sobressalentes.

Segundo técnico , maquina novíssima , com pouquíssimo uso!!


Marca:
Fabrima

Componentes:
Allen-Bradley, Altec, Festo, Rockwell, SEW

Principais aplicações:
Fabricação para área farmacêutica, remédios / comprimidos
Indústria alimentícia

As fotos e imagens enviadas por email serão consideradas como autorização de anúncio em nossos sites e comercialização.
A Camargo Industrial não tem responsabilidade dos dados proferidos pelo anunciante, (Funcionamento, características técnicas, manutenção, garantias, entrega técnica) e dados cadastrais do mesmo, eximindo-se a Camargo Industrial de responsabilidades, sobre a veracidade das informações descritas, civil e criminalmente.
O anunciante declara que os equipamentos são de sua propriedade, quitados, sem alienação, pendência fiscal ou penhora judicial.
Norma Segurança do Trabalho de Maquinas e Equipamentos (NR12) :12.1.1. A Camargo Industrial não participa na fase de utilização a construção, transporte, montagem, instalação, ajuste, operação, limpeza, manutenção, inspeção, desativação e desmonte de máquinas ou equipamentos,sendo esses atributos de responsabilidade do vendedor e /ou comprador, eximindo - se de qualquer responsabilidade a Camargo Industrial.
