Linha para fabricação de achocolatado pó

Linha completa para fabricação de achocolatado em pós e outros blenders.

Com alta automação e otimização de espaço, maquinas compactas com estruturas para verticalização.( plataformas, mezanino, elevador, conexões, roscas transportadoras, linha dimensionada)

Linha composta por:

- Silos horizontais pulmão com rosca transportadora embutida, originalmente usado como pulmão das embaladoras verticais sendo potes e flexíveis.

Dimensões:

Dimensões e unidades disponíveis:

2 unidades com: 1 m altura por 1 m largura por 2,5 m comprimento.

3 unidades com: 65cm altura por 1 m de largura por 2,40 m comprimento, mais parte afunilada 70 cm altura por 1 m por 2,4 m comprimento.

1 unidade com: 70cm altura por 1,20 m largura por 2,00 m comprimento, mais parte afunilada 80 cm de altura por 1,20 m largura por 15 cm largura menor.

1 unidade com: 49cm altura por 1,30 m largura por 2,00 m comprimento, parte afunilada 95 cm altura x 1,30 m largura por 15cm largura menor.

Total de 7 unidades.

Existem silos com estrutura para verticalização de processo, bem como, mezanino.

- Elevador de carga.

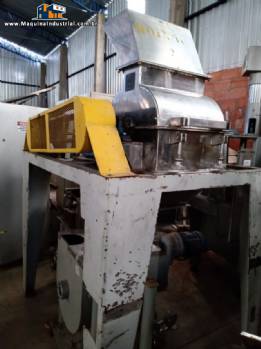

- Moinho martelo em aço inox.

Duas unidades do equipamento.

Marca: Tigre.

Motor: Com 30 cv.

Cada eixo tem 12 facas / martelos rotativos.

O equipamento possui 4 eixos no rotor.

Com 5 polias.

Moinho mais suporte em aço carbono.

Tamanho suporte:

Profundidade: 1,60m.

Largura: 1,20m.

Largura corpo do moinho: 47 cm.

Da boca até o chão: 1,14m.

Linha de misturadores de pós achocolatado blenders.

- Misturador horizontal intensivo para pós.

Marca: Semco.

Modelo: FM 300D (1Z).

Motor eixo principal:

Marca: WEG.

Com 20 CV.

Frequência: 60 Hz.

Voltagem: 220 V / 380 V.

Redutor motor eixo principal:

Marca: SEW-Eurodrive.

NE R.P.M: 1760.

NA R.P.M: 3.000.

Peso redutor: 146 kg.

Motor cisalhador / chopper.

Marca: WEG.

Com 10 CV.

Frequência: 60 Hz.

Voltagem: 220 V / 380 V.

Saída de produto:

Automática via cilindro pneumático.

Demais componentes: Festo.

- Misturador para produtos em pó.

Misturador Conemix.

Marca: Semco.

Interno em aço inox.

Dimensões aproximadas do equipamento:

Altura do corpo: 2,40 m / 2,35 m.

Diâmetro interno 1,58 m.

Motores: WEG.

Misturador em aço inox.

Marca: Semco.

Modelo: Conemix.

- Misturador cônico encamisado para aquecimento.

A linha possui um total de 3 misturadores, 2 conemix e um intensivo horizontal.

Linha de embalagens.

A linha possui 5 embaladoras para potes rígidos e 3 embaladoras para embalagens flexíveis ( 3 soldas e 4 soldas), temos mais opções de embaladoras, como Masipack SPK 250 fundo chato, pode ser escolhida outras embaladoras do estoque, segue listagem das embaladoras da linha original:

Embaladora envasadora para produtos em pó.

- Envasava achocolatado em potes rígidos.

Marca: ARV.

Equipamento em aço inox.

Sistema de envase por roscas em aço inox e servo motor.

Dimensões da esteira, largura e altura de dosagem em fotos.

Componentes:

Motor elétrico.

Marca: Danfoss Bauer.

Servo motor e drive:

Marca: Weg 04 SCA.

Chaves: Weg e Siemens.

CLP e IHM: GWA.

Coel.

- Embaladora envasadora para produtos em pó.

- Envasava achocolatado em potes rígidos.

Marca: ARV.

Equipamento em aço inox.

Sistema de envase por roscas em aço inox e servo motor.

Dimensões da esteira, largura e altura de dosagem em fotos.

Componentes:

Motor elétrico.

Marca: Danfoss Bauer.

Servo motor e drive:

Marca: Weg 04 SCA.

Chaves: Weg e Siemens.

CLP e IHM: GWA.

Coel.

- Embaladora vertical.

Marca: Bosch / ARV.

Dimensões formatos: 25 cm de circunferência.

Selagem horizontal: 42 cm.

Selagem inferior: 20 cm.

Esticador bobina: 52 cm.

Dosagem: Cabeçote rosca e servo motor.

Embaladora vertical para produtos em pó.

Marca: Bosch / ARV.

Dimensões de embalagem:

Esticador: 52 cm.

Selagem inferior: 26 cm

Esticador: 52 cm.

Selagem inferior: 26.

Selagem horizontal: 43 cm.

Circunferência formato 40 cm.

Dosagem: Cabeçote rosca e servo motor.

- Embaladora vertical com sistemas 4 soldas, 4 pinças.

Marca: Fabrima / ARV.

Tipo "falso stand up pouch".

Selagem inferior: 20 cm.

Selagem superior: 35 cm.

Esticador: 60 cm.

Seladora de potes para filme termoselaveis.

Marca: TekPack.

Opções para selagem quadrada e selagem para pote cilíndrico.

Algumas medidas nas fotos.

Componentes:

Unitronics M - 90.

Coel LML.

JHM RSR 10A.

Rele de estado solido Fotek SSR - 10 DD.

IHM / CLP Dakol.

Cilindro pneumático Parker.

Sistemas de ar comprimido Festo.

- Rosca transportadora em aço inox.

Comprimento total: 5,20 m (40 cm de motor ).

Boca de entrada formato retangular: 39 cm por 30 cm.

Boca de saída retangular: 21 cm.

Rosca de movimento livre sem eixo.

Componentes:

Motor WEG, 5 CV.

Sensor de nível Switron.

- Embaladora vertical com sistemas 4 soldas, 4 pinças.

Marca: Fabrima / ARV.

Tipo "falso stand up pouch".

Selagem inferior: 20 cm.

Selagem superior: 35 cm.

Esticador: 60 cm.

Rosca transportadora em aço inox.

Comprimento corpo da rosca: 3,20 m.

Redutor e motor: + 25 cm.

Largura interna do corpo da rosca: 6 cm.

Distancia entre aletas do eixo: 5 cm.

Boca de saída diâmetro interno: 18 cm.

- Encartuchadeira vertical automática.

Marca: Cam.

Equipamento italiano.

Movimentos mecânicos.

Produção máxima estimada: 60 unidades por minuto.

Equipamento sem eletrônica, pode ser oferecido com retrofit completo e programas novos, desmontagem total de todas peças, banhos e tratamentos.

Com cabinamento em acrílico.

Partes de contato em aço inox.

Também existem outras opções para encartuchamento.
